Revonox^® 420V 是奇钛科技（Chitec）研发的创新无酚抗氧化剂，以棕榈油为基础，为传统动物油基抗氧化剂提供了高效且环保的替代方案。透过奇钛独有的技术，Revonox® 420V 不仅解决了传统酚类抗氧化剂容易引起的黄变问题，还具有优异的熔融稳定性、颜色保持力以及抗烟熏褪色，使其成为聚丙烯（PP）、聚乙烯（PE）等聚烯烃材料的理想选择。

420V 特别适合与磷酸酯以及光安定剂（如 Deox 68 和 Chiguard^® 228）搭配使用，能显著提升 PP、PE 纤维、薄膜及汽车 TPO 的熔融加工稳定性与耐候性能。推荐的使用浓度范围为 0.05% 到 0.15%，具体的添加量可根据基材和应用需求进行调整。

1. 无酚配方，彻底解决黄变问题： 采用先进的 DAHA® 双烷基烃胺技术，Revonox® 420V 完全避免了传统酚系抗氧化剂带来的烟熏变色困扰，特别适合对颜色稳定性有高要求的应用领域，例如薄膜或纤维等比表面积大的场合。
2. 协同效应，显著提升加工稳定性： 与Deox68 搭配使用时，展现出强大的协同效应，能保持初始色，并在多次挤出加工中保持熔融指数稳定。
3. 耐高温不变色： 专为应对高温应用而设计，Revonox® 420V 在多次高温挤出过程中依然保持优秀表现，对比传统B-blend抗氧剂配方，颜色变化相对稳定，是拓展PE/PP在高速成型的理想选择。
4. 环保低迁移，符合绿色制造： 来源于植物油，无动物衍生物，Revonox® 420V与聚烯烃兼容性极佳，不容易迁移，奇钛亦取得FDA认可，符合当今工业对环保与可持续发展的高要求。

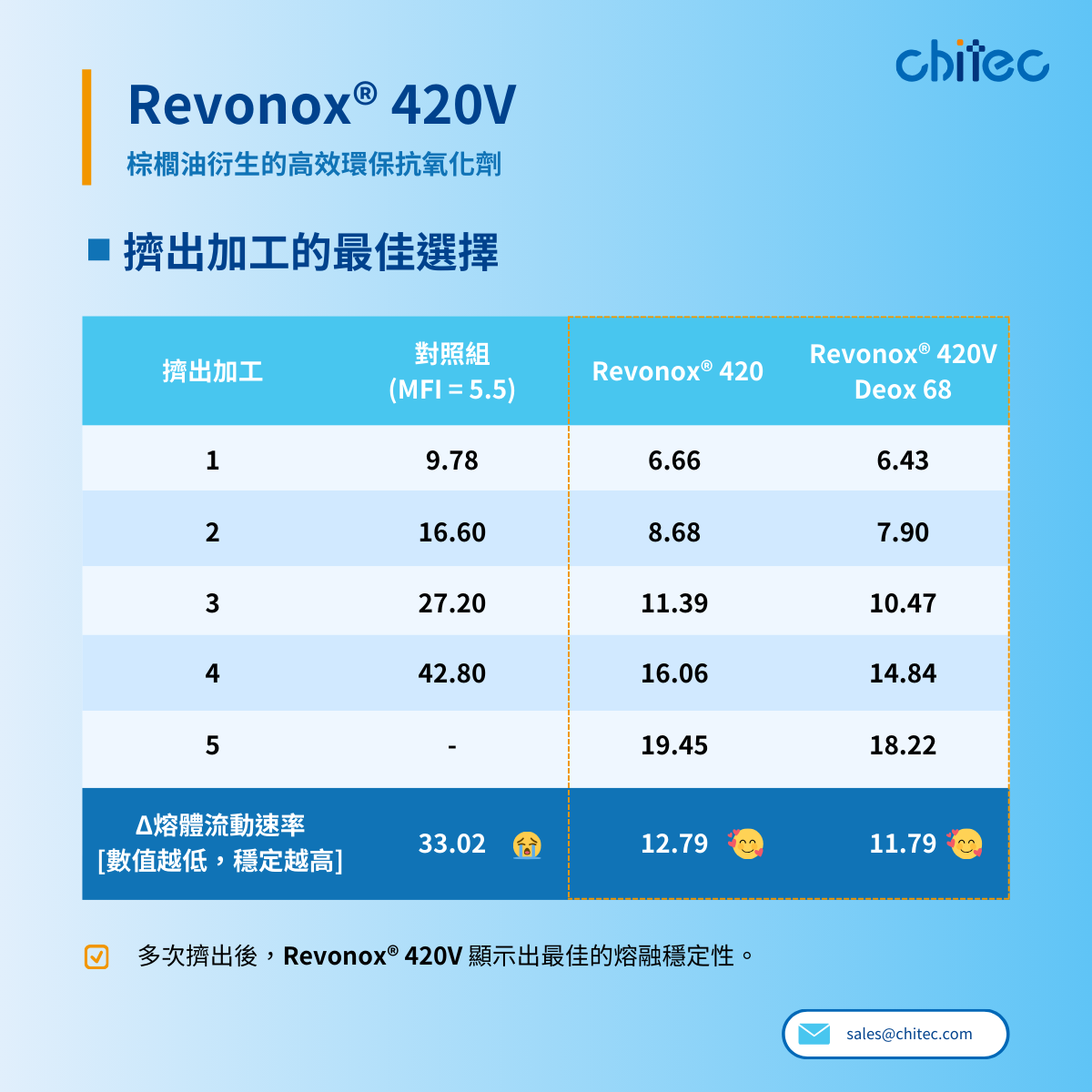

抗氧化剂在多次挤出加工中逐渐消耗，失去对聚烯烃热加工时的物性保护，本实验测试条件如下：

1. 聚合物：PP（均聚物，MFI = 5.5）

2. 加工条件：多次挤出，双螺杆挤出机（直径 = 35 mm，L/D = 36）

3. 配方：0.1 phr Revonox® 420V 和 0.1 phr Deox 68

4. 熔体流动速率：在 230°C 和 2.16 kg 压力下每 10 分钟按重量测量

使用传统抗氧化剂为对照组，多次挤出加工过程中，其熔融指数（MFI）从9.78快速飙升至42.80，材料产生严重降解。相比之下，添加420，MFI 仅增至19.45，提升材料稳定性。当420V 与 Deox 68 搭配使用时，熔融流动速率变化（ΔMFR）进一步降低至11.79，展现极致的加工稳定，显著延长材料寿命。

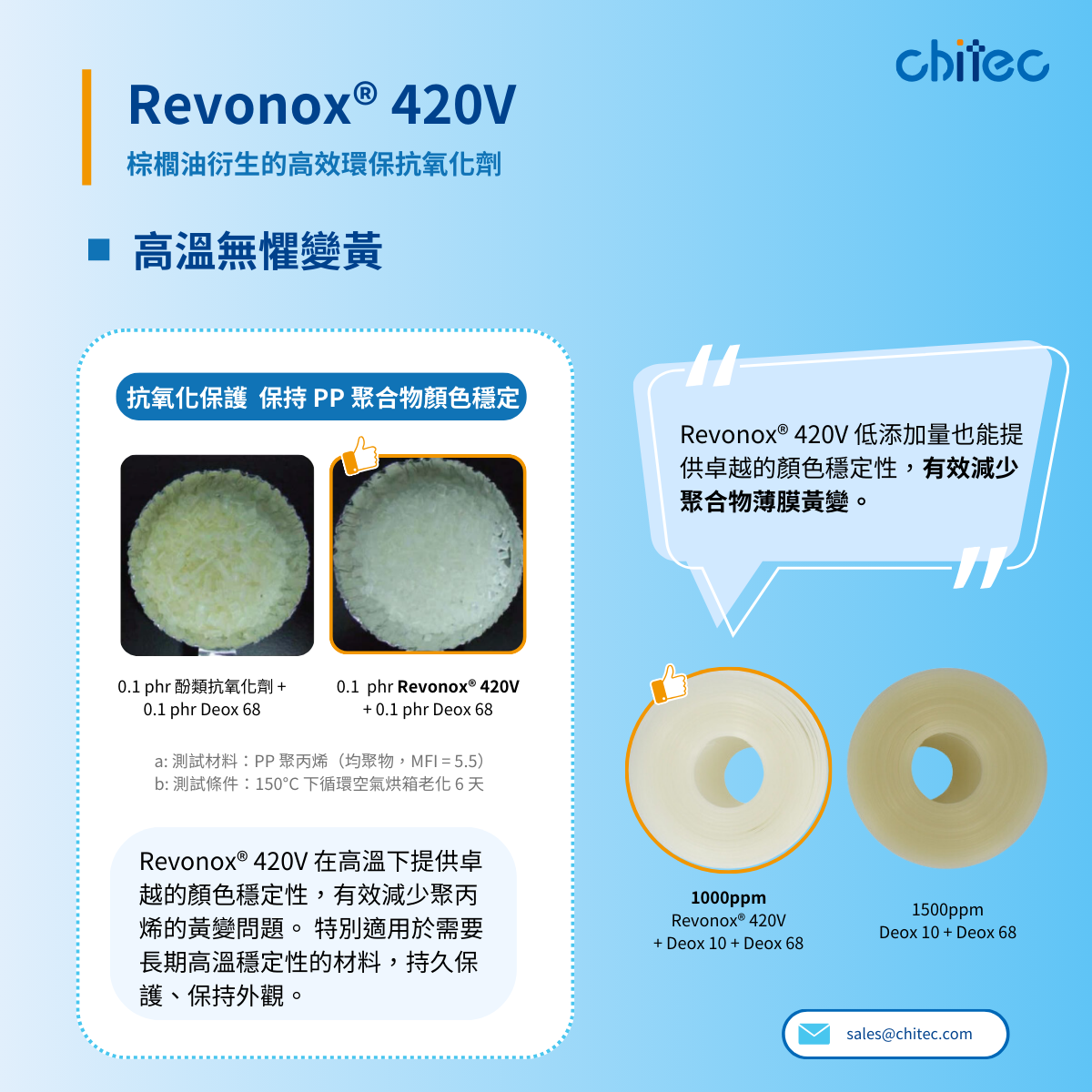

奇钛针对聚丙烯（PP）进行了高温老化实验，将其暴露于150°C环境下烘烤6天，测试不同抗氧化剂的颜色稳定性。

1. 左图：使用0.1 phr 酚类抗氧化剂与 Deox 68 的样品明显变黄，这表明酚类抗氧化剂在高温长时间条件下颜色稳定性较差。
2. 右图：使用0.1 phr 420V 与 Deox 68 的样品颜色保持良好，几乎没有变黄，展现了 420V 在高温老化环境中的卓越颜色稳定性。
