在实务应用中，许多使用聚氨酯、环氧或其他高性能树脂的客户，往往面临相同的困扰：材料在刚生产完成时外观良好，但在储存、初期使用，甚至尚未进入正式耐候测试之前，即已开始出现颜色偏黄的现象。即使配方中已添加紫外光吸收剂（UVA）与光安定系统，黄变问题仍反复发生，且难以透过单纯调整添加量获得改善。

因此，黄变经常被直觉归因于紫外线老化，或被认为是光安定剂等级不足所导致。然而，对于含胺类树脂系统而言，实际情况往往并非如此。大量实务经验显示，这类黄变现象并不一定发生在长期曝晒之后，而是在材料尚未承受显著紫外线能量前，就已经开始形成。

其根本原因，并不完全来自紫外线本身，而是源于树脂体系内部的化学兼容性设计。特别是紫外光吸收剂（UVA）的分子结构，是否能在含胺环境中长期稳定存在，而不与胺类官能基发生酸碱反应或结构性副反应，才是决定外观稳定性的关键因素。

胺在高分子体系中的存在，其实是一种「结构性事实」

在多数高性能树脂系统中，胺并非偶然残留的杂质，而是由材料设计与反应机制所决定、且无法完全避免的一部分。

以聚氨酯系统为例，虽然最终材料的主体结构为氨酯键，但在实际生产过程中，为了有效控制反应速率、泡孔结构或涂膜成形，几乎一定会使用叔胺类催化剂，例如三乙烯二胺（TEDA）。此外，异氰酸酯与胺类物质反应时，可能在体系中生成聚脲结构；若配方中进一步使用胺类扩链剂，体系内的胺含量只会进一步提高。

在环氧树脂系统中，胺的角色则更加关键。虽然环氧树脂单体本身并不含胺，但市面上超过八成以上的双酚 A 类环氧配方，必须仰赖胺类固化剂才能完成交联反应。无论是脂肪族胺（如 EDA、DETA），或芳香族胺（如 DDM、DDS），在与环氧基反应后，最终形成的交联网络中，仍然保留大量仲胺与叔胺结构。换言之，胺并非在反应完成后被消耗，而是以不同化学型态被固定于树脂结构之中，成为长期存在、且具碱性特征的官能基。

至于氨基树脂，例如尿素－甲醛树脂与三聚氰胺－甲醛树脂，其树脂系由本身即含有胺基或酰胺基的单体，透过与甲醛缩合反应所形成，胺相关结构直接构成树脂的交联骨架，因此固化后的材料天生即处于高胺环境。聚酰胺（尼龙）虽常被视为性质稳定的工程塑料，但其分子主链由酰胺键构成，且链端通常仍残留末端胺基，在高温或长期使用条件下，这些末端胺仍可能参与副反应，成为外观稳定性的潜在变量；而聚脲系统则是由异氰酸酯与端胺基聚醚快速反应生成，其结构中本就具有高度密集的胺衍生官能基，属于典型的高胺化学环境。

为什么传统「含酚羟基」UVA 在含胺系统中特别容易出问题？

在探讨黄变风险时，真正的核心并不在于紫外光吸收效率，而在于分子结构之间是否存在可预期的化学互动。

从环氧反应机制看清楚：胺为什么会一直存在？

环氧树脂是最容易被误解的案例之一。常见的疑问是：「环氧树脂本身不是胺，为何仍会出现胺相关问题？」答案正存在于其固化反应机制中。

在固化初期，伯胺首先与环氧基发生开环反应，生成 β-羟基胺结构。在此过程中，胺并未消失，而是由伯胺转化为仲胺，同时引入新的羟基，使体系的化学活性进一步提升。随后，仲胺可继续与环氧基反应，生成叔胺结构，并逐步形成三维交联网络。

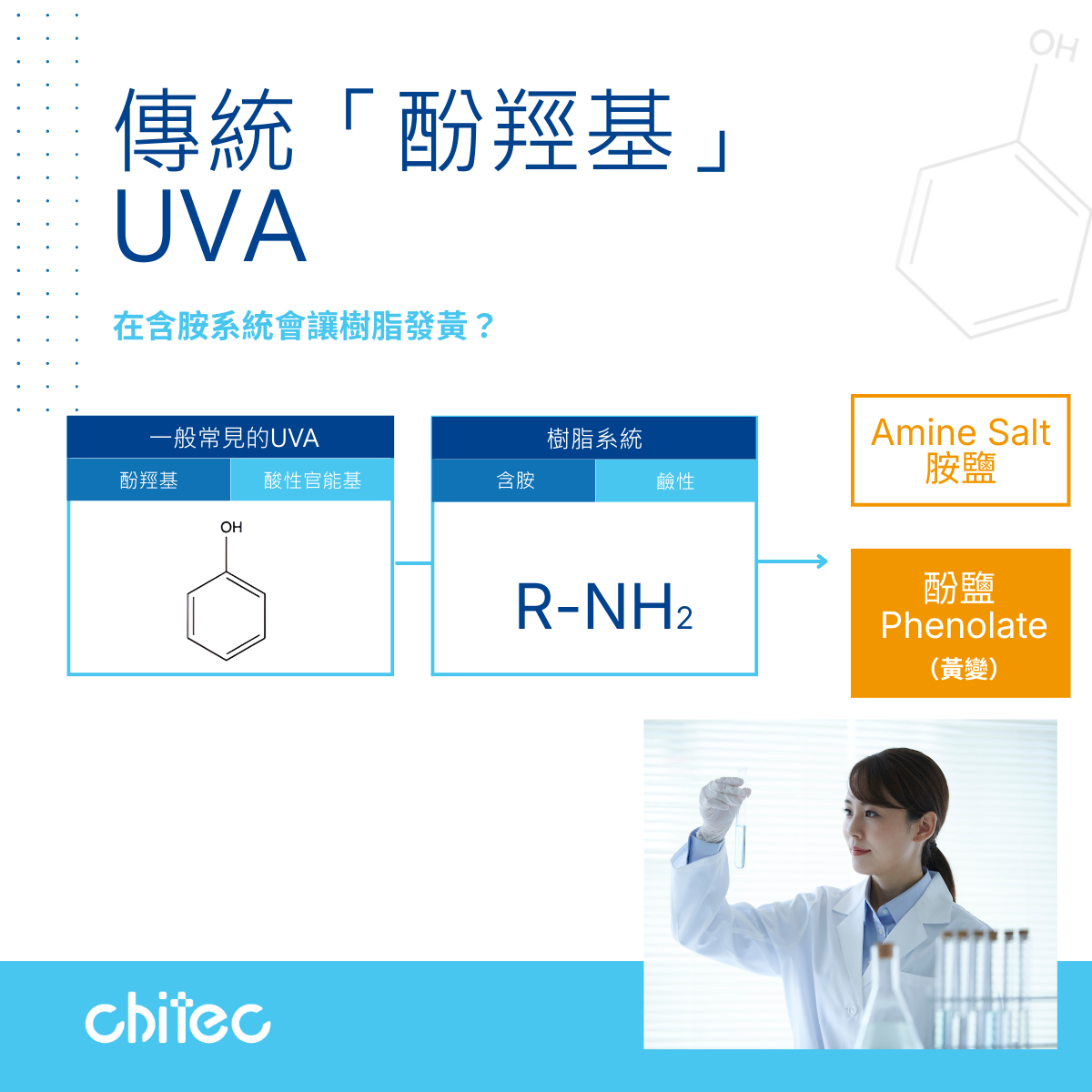

关键在于，整个反应过程中，胺仅是改变化学型态，而非被移除。最终固化完成的环氧树脂，内部仍长期存在大量仲胺与叔胺结构，使材料整体呈现偏碱性的化学环境。在此条件下，若再搭配含酚羟基的 UVA，黄变的发生是完全可以预期。

当 N–H 型 HALS 也加入系统时，问题会被进一步放大

在实务配方中，环氧系统往往同时搭配 HALS（受阻胺光安定剂）以提升耐候性能。然而，多数 N–H 型 HALS 的作用机制，依赖其在材料中持续进行的再生循环。

在胺固化型环氧体系中，固化后长期存在的活性胺，以及由胺相关相互作用所形成的离子型副产物，使体系呈现出胺富集的化学环境。这种环境可能干扰 HALS 的正常循环路径，例如导致盐化、参与副反应或降低其再生效率，从而削弱 HALS 的光安定效果，因此，在胺固化型双酚 A 类环氧树脂中，含酚羟基 UVA 与 N–H 型 HALS 的组合，往往同时存在兼容性与长期稳定性风险。

为什么含胺系统应优先选择不含酚羟基的 Chiguard® 9735 光稳定剂系统？

基于上述机制，对于含胺类树脂系统而言，紫外光吸收剂的选择关键，不应仅停留在吸收波段或效率比较。唯有在结构层级具备良好兼容性，才能从根本上降低黄变风险。
